Зарядное устройство для литий-ионных АКБ
Модульное зарядное устройство для литий-ионных аккумуляторов: от силового модуля заряда до многоканальной системы с дисплеем, диагностикой и выбором тока.
Что сделано
- Зарядный модуль
-
Разработал модуль зарядного устройства с мощностью заряда до 90 Вт – 120 Вт (требуется радиатор). Теоретически 160 Вт на модуль - штатный, рабочий режим цикла с адекватным охлаждением, но реальных тестов не производил, т.к. запрос по мощности был 2 А, максимум 4 А для увеличенных сборок на 6 и более А·ч. Пакет модулей для 8 АКБ, где всего два посадочных места имеют возможность зарядки до 6 А, а остальные 2 А - в пике загрузки потребляют 600 Вт.
- Силовая управляющая плата
-

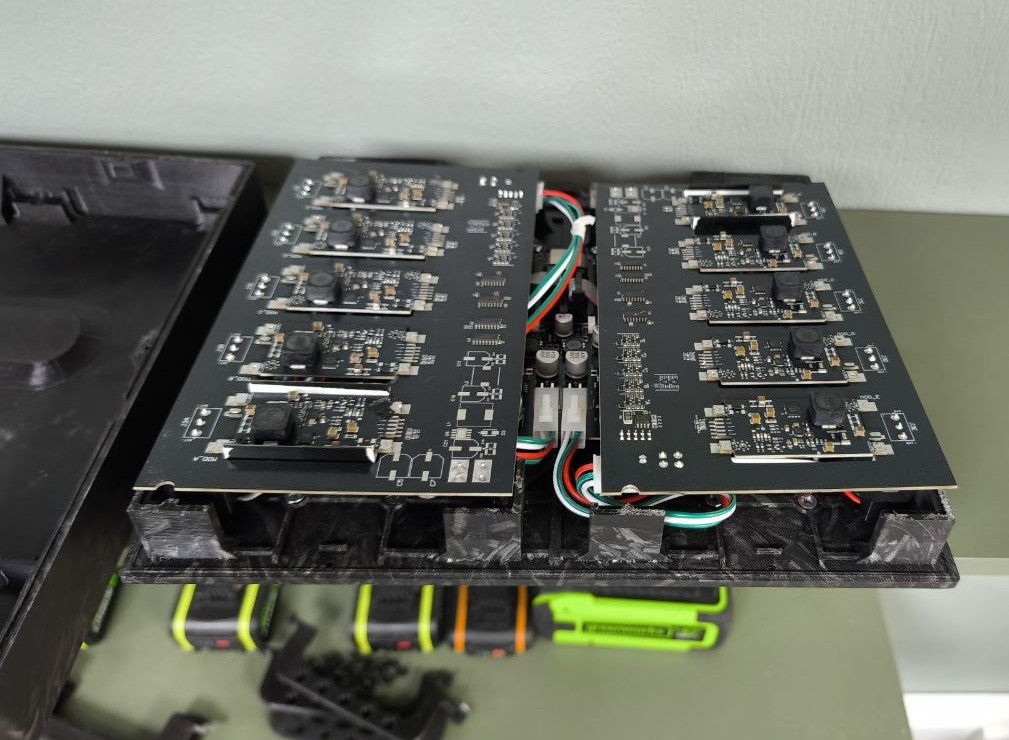

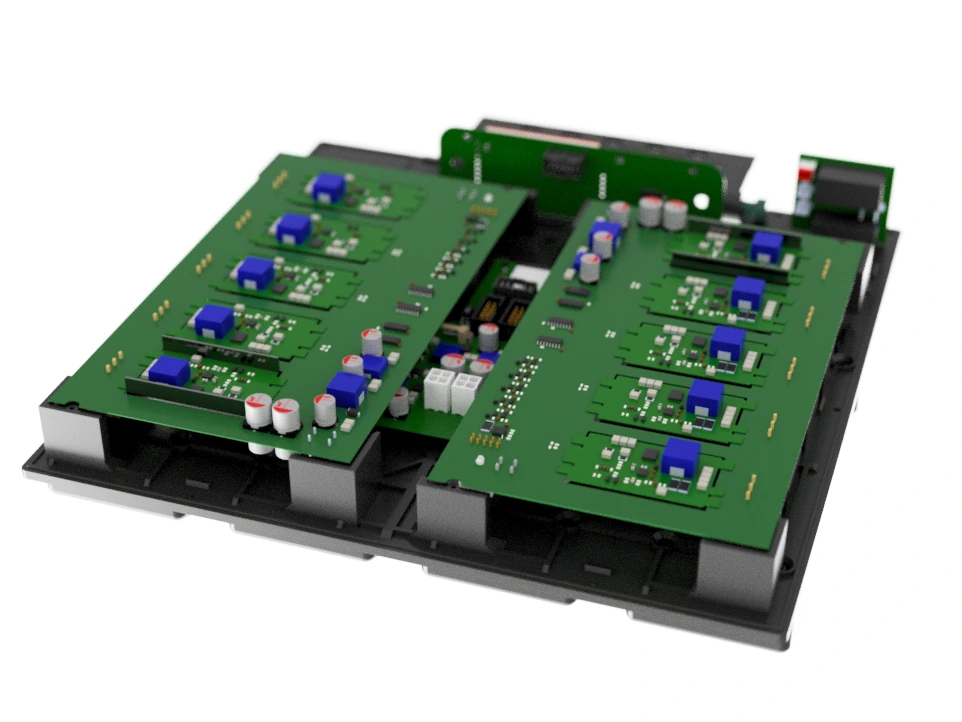

Разработал силовую-управляющую плату на 5 таких модулей, а также плату управления на две силовые платы.
- Интерфейс и диагностика
-

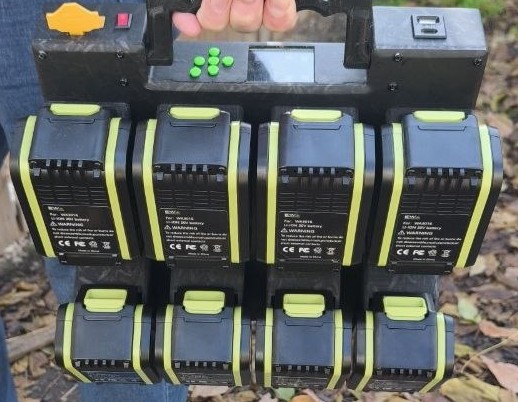

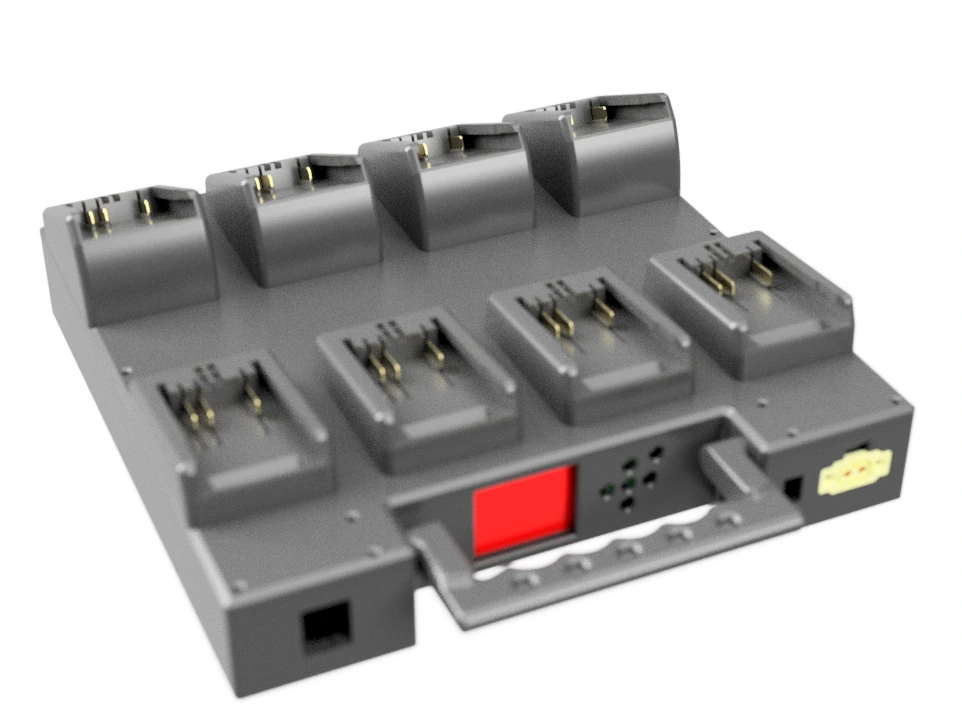

Дисплей отражает 8 посадочных мест для аккумуляторов с индикацией хода зарядки, возможностью упрощённой диагностики каждого АКБ и выбора тока зарядки для двух посадочных мест — 2 / 4 / 6 А.
